Verständnis der Kautschukphasentrennung in Epoxidformulierungen

Warum die Phasentrennung von Gummi beim Härten von Epoxidharzen wichtig ist

Beim Hinzufügen von Flüssigkautschuk zu einem Epoxidharz geht es nicht einfach darum, zwei Materialien zu vermischen und eine bessere Schlagfestigkeit zu erwarten. Die endgültige Leistung hängt stark davon ab, was während der Aushärtung passiert.

Ein reaktiver Flüssigkautschuk kann sich zunächst im Epoxidharz auflösen, seine Verträglichkeit kann sich jedoch mit der Entwicklung des Epoxidnetzwerks ändern. Mit zunehmendem Molekulargewicht und fortschreitender Vernetzung kann es sein, dass der Kautschuk mit dem wachsenden Duroplast-Netzwerk weniger kompatibel wird. Das System trennt sich dann in eine kautschukreiche Phase, die in einer epoxidreichen kontinuierlichen Phase dispergiert ist.

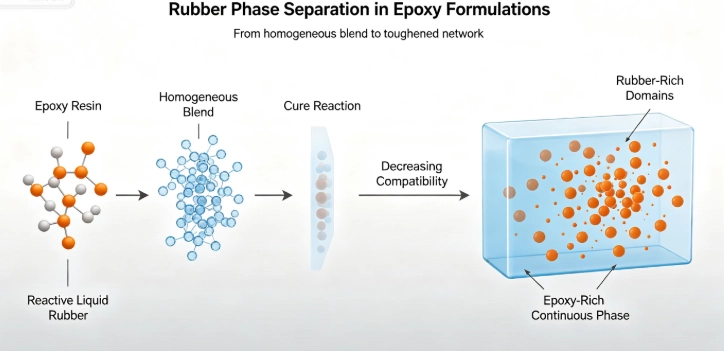

Diese Kautschukphasentrennung ist einer der Schlüsselmechanismen hinter gehärteten Epoxidsystemen. Bei richtiger Steuerung entstehen mikroskopisch kleine Gummidomänen, die Stress absorbieren und umverteilen können. Wenn es zu früh, zu spät oder zu stark auftritt, kann es zu schlechter Transparenz, erhöhter Viskosität, schwacher Haftung oder inkonsistenten mechanischen Eigenschaften kommen.

Für Formulierer, die mit CTBN für Epoxidharze arbeiten , ist es daher nützlicher, diesen Übergang zu verstehen, als nur den Kautschukgehalt zu vergleichen.

Was passiert beim Aushärten?

Ausgangspunkt ist die Kompatibilität zwischen flüssigem Gummi und ungehärtetem Epoxidharz.

Ein reaktiver Kautschuk wie CTBN enthält carboxylfunktionelle Gruppen, die mit der Epoxidchemie interagieren oder reagieren können. Vor dem Aushärten kann der Kautschuk einigermaßen gut im Harz dispergiert werden. Sobald die Aushärtungsreaktion beginnt, entwickelt die Epoxidphase nach und nach ein dreidimensionales Netzwerk.

Ab einem bestimmten Punkt wird das wachsende Epoxidnetzwerk thermodynamisch ungünstiger, damit der Kautschuk gleichmäßig gelöst bleibt. Es beginnen sich kleine kautschukreiche Regionen zu bilden. Diese Domänen entwickeln sich mit fortschreitender Aushärtung weiter.

Der wichtige Punkt ist, dass die Phasentrennung nicht unbedingt ein Defekt ist. Die kontrollierte Phasentrennung ist häufig der Mechanismus, der kautschukmodifiziertem Epoxidharz seine verbesserte Bruchzähigkeit verleiht.

Die Morphologie besteht normalerweise aus Gummipartikeln, die in einer kontinuierlichen Epoxidmatrix dispergiert sind. Unter mechanischer Belastung können diese Partikel die Rissausbreitung durch Mechanismen wie lokale plastische Verformung, Kavitation und Schernachgiebigkeit des umgebenden Epoxidharzes beeinflussen.

Die endgültige Morphologie hängt nicht nur von der Kautschukkonzentration, sondern auch von mehreren Variablen ab:

· Gummifunktionalität und chemische Struktur

· Molekulargewicht und Viskosität

· Acrylnitrilgehalt im Nitrilkautschuk

· Epoxid- und Härterchemie

· Gummibeladung

· Aushärtetemperatur und -zeit

· Anfängliche Kompatibilität zwischen Gummi und Harz

Aus diesem Grund können zwei Formulierungen, die den gleichen Anteil an Flüssigkautschuk enthalten, sehr unterschiedliche Schlagzähigkeit und Bruchzähigkeit aufweisen.

CTBN und die Bildung kautschukreicher Domänen

CTBN-Kautschuk wird häufig zur Verstärkung von Epoxidharzen verwendet, da sein Carboxylende einen Weg für die Wechselwirkung mit Epoxidformulierungen bietet, während das Butadien-Acrylnitril-Grundgerüst zum Elastomerverhalten beiträgt.

Das Gleichgewicht ist wichtig. Der Kautschuk benötigt eine ausreichende Kompatibilität mit dem Epoxidharz, um eine gute anfängliche Dispersion zu erreichen, aber das ausgehärtete System benötigt auch eine ausreichende thermodynamische Antriebskraft, um eine nützliche dispergierte Kautschukphase zu erzeugen.

Wenn die Kompatibilität während der Aushärtung zu hoch bleibt, kann es sein, dass der Gummi nicht die für eine effiziente Zähigkeit erforderliche Morphologie bildet. Wenn sich die Inkompatibilität zu schnell entwickelt, können sich größere kautschukreiche Regionen bilden, bevor das Epoxidnetzwerk genügend Stärke entwickelt hat, um ihr Wachstum zu kontrollieren.

Eine sinnvolle Formulierung zielt daher eher auf eine kontrollierte als auf eine unkontrollierte Phasentrennung ab .

Bei Anwendungen, bei denen es auf die genaue CTBN-Qualität ankommt, sollten Formulierer Molekulargewicht, Viskosität, Gehalt an funktionellen Gruppen und Acrylnitrilgehalt vergleichen, anstatt das Material ausschließlich anhand des CTBN-Namens auszuwählen. Das CTBN-Produkt von Further kann als Ausgangspunkt für die Bewertung eines reaktiven Flüssigkautschuks für Epoxidformulierungen dienen.

Die Beziehung zwischen Phasentrennung und Zähigkeit

Der Zweck der Zugabe von Flüssigkautschuk besteht normalerweise nicht darin, Epoxidharz weicher zu machen. Es soll einem normalerweise spröden Duroplast eine bessere Widerstandsfähigkeit gegen mechanische Beanspruchung verleihen.

Wenn sich ein Riss durch ein unmodifiziertes Epoxidharz bewegt, kann die stark vernetzte Matrix nur begrenzt Energie ableiten. Daher kann es zu einer schnellen Rissausbreitung kommen.

Ein gut konzipiertes gummimodifiziertes System führt eine zweite Phase ein, die die Rissentwicklung verändert. Gummipartikel können unter Belastung kavitieren und eine Verformung der umgebenden Epoxidmatrix erzwingen. Dies verbraucht Energie und kann das Risswachstum verlangsamen.

Dadurch entsteht ein wichtiger Kompromiss bei der Formulierung.

Das Ziel besteht nicht darin, möglichst große Gummipartikel zu erzeugen. Partikelgröße, -verteilung und Grenzflächenbindung müssen mit dem Epoxidnetzwerk zusammenarbeiten.

Was steuert die Phasentrennung von Gummi?

Gummichemie

Die chemische Struktur des Gummis hat einen direkten Einfluss auf seine Kompatibilität mit Epoxidharz.

Beispielsweise können sowohl CTBN als auch ATBN für die Epoxidmodifikation in Betracht gezogen werden, ihre terminale Funktionalität führt jedoch zu unterschiedlichen Wechselwirkungen mit dem Harz und dem Aushärtungssystem. CTBN vs. ATBN für Epoxidharz ist daher eher eine Formulierungsfrage als eine einfache Frage, welches Material stärker ist.

Die Carboxylterminierung von CTBN ist besonders relevant, wenn die Formulierung auf Epoxidreaktionen mit carboxylfunktionellem Kautschuk ausgelegt ist. ATBN führt Aminofunktionalität ein und kann unterschiedliche Reaktionsverhalten, Härtungskinetiken und Netzwerkstrukturen hervorrufen.

Diese Unterscheidung ist wichtig, wenn Sie von einer Kautschukchemie auf eine andere wechseln, ohne das Epoxidharz oder den Härter zu wechseln.

Gummiladung

Mehr Gummi bedeutet nicht automatisch mehr Zähigkeit.

Bei relativ geringer Belastung kann eine Erhöhung des Gummianteils die Anzahl spannungsableitender Domänen erhöhen. Über ein anwendungsspezifisches Optimum hinaus kann jedoch ein übermäßiger Gummiüberschuss Modul, Festigkeit, Wärmebeständigkeit oder Dimensionsstabilität verringern.

Die richtige Beladung hängt von der Zieleigenschaft ab. Ein Strukturklebstoff, eine flexible Beschichtung und ein schlagfestes Einkapselungsmittel können sehr unterschiedliche Kautschukkonzentrationen erfordern.

Heilungsplan

Die Aushärtetemperatur beeinflusst sowohl die Reaktionskinetik als auch die Phasenmorphologie.

Eine schnelle Aushärtung kann dazu führen, dass sich das Epoxidnetzwerk schnell entwickelt, wodurch die für das Wachstum der Kautschukdomänen verfügbare Zeit begrenzt wird. Eine langsamere Aushärtung kann eine umfassendere Phasentrennung ermöglichen, bevor das Netzwerk vollständig entwickelt ist.

Dies bedeutet, dass dieselbe CTBN-Formulierung unter unterschiedlichen Aushärtungsbedingungen unterschiedliche Morphologien erzeugen kann .

Bei der Produktionsentwicklung kann eine Änderung des Aushärtungsplans ohne Überwachung der mechanischen Eigenschaften die Feststellung erschweren, ob eine Leistungsänderung auf chemische oder morphologische Ursachen zurückzuführen ist.

Viskosität und Verarbeitung

Flüssigkautschuk muss effektiv dispergiert werden, bevor das System das Stadium erreicht, in dem die Phasentrennung beginnt.

Hochviskose Materialien können zu Mischbeschränkungen führen, insbesondere wenn der Gummianteil zunimmt. Eine schlechte anfängliche Dispersion kann große Domänen erzeugen, die schwer von der Morphologie zu unterscheiden sind, die auf natürliche Weise während der Aushärtung erzeugt wird.

Aus diesem Grund sollten die Viskosität des Flüssigkautschuks, die Mischtemperatur und die Verweilzeit gemeinsam betrachtet und nicht als separate Verarbeitungsvariablen behandelt werden.

Phasentrennung ist nicht dasselbe wie schlechte Kompatibilität

Einer der häufigsten Fehler bei der Entwicklung von kautschukmodifizierten Epoxidharzen besteht darin, jedes sichtbare Phasentrennungsphänomen als Beweis für Inkompatibilität zu betrachten.

Ein gehärtetes Epoxidharz ist bewusst ein mehrphasiges Material. Die Frage ist nicht, ob eine Trennung auftritt, sondern wie groß die resultierenden Domänen werden, wenn sie auftritt, und ob die Grenzfläche zwischen den Phasen Spannungen effektiv übertragen kann .

Eine sinnvolle Formulierung erfordert im Allgemeinen das Zusammenwirken von drei Schritten:

1. Anfängliche Verteilung – der Flüssigkautschuk muss im gesamten ungehärteten Epoxidharz verteilt werden.

2. Kontrollierte Phasenentwicklung – Durch die Aushärtung bildet der Gummi diskrete Domänen statt unkontrollierter Agglomerate.

3. Stabile Grenzflächenstruktur – die Gummi- und Epoxidphasen müssen ausreichend verbunden bleiben, um Spannungen während der Belastung zu übertragen.

Wenn die erste Stufe fehlschlägt, kann die endgültige Morphologie große Agglomerate enthalten. Wenn die zweite Stufe schlecht kontrolliert wird, kann die Domänengröße zu groß werden. Wenn die dritte Stufe schwach ist, verhalten sich Gummipartikel eher wie Defekte als wie zähmachende Elemente.

Wie sich CTBN-Formulierungsvariablen auf die Leistung von Epoxidharz auswirken

Für Formulierer, die sich für ein CTBN-Härtungsmittel entscheiden , gehen die nützlichen Parameter über die chemische Identität hinaus.

Aus diesem Grund sollten neben tatsächlichen Formulierungsversuchen auch Lieferantendaten überprüft werden. Ein Datenblatt kann Viskosität, Funktionalität und grundlegende Materialspezifikationen liefern, es kann jedoch nicht die genaue Morphologie jeder Epoxidformulierung vorhersagen.

Das fortschrittliche Polyurethan-Materialsortiment von Further umfasst CTBN, ATBN, HTPB, HTBN und andere reaktive flüssige Polymere, wodurch es möglich wird, unterschiedliche terminale funktionelle Chemie entsprechend dem Harzsystem zu bewerten, anstatt Flüssigkautschuk als eine einzige Materialkategorie zu behandeln.

Wenn Gummidomänen zu groß werden

Es gibt eine praktische Grenze für eine vorteilhafte Phasentrennung.

Wenn Gummidomänen übermäßig wachsen, können sie die wirksame tragende Fläche der Epoxidmatrix verringern. Große Domänen können auch Spannungskonzentrationen erzeugen und die Zugfestigkeit oder den Zugmodul verringern.

Dies ist besonders wichtig bei Systemen, die sowohl Bruchzähigkeit als auch Strukturfestigkeit des Epoxidharzes erfordern .

Eine Formulierung sollte daher anhand mehrerer mechanischer Indikatoren und nicht allein anhand der Schlagfestigkeit bewertet werden. Abhängig von der Anwendung können nützliche Messungen Bruchzähigkeit, Zugfestigkeit, Modul, Dehnung, Glasübergangstemperatur und Haftscherfestigkeit sein.

Bei Strukturklebstoffen beispielsweise stellt eine Formulierung, die an Schlagfestigkeit gewinnt, aber zu viel an Hitzebeständigkeit verliert, in der Praxis möglicherweise keine Verbesserung dar.

Phasentrennung in verschiedenen Epoxidanwendungen

Die gewünschte Morphologie verändert sich mit der Anwendung.

Bei Epoxidklebstoffen wird die Gummimodifizierung häufig zur Verbesserung der Schälfestigkeit, der Schlagfestigkeit und der Toleranz gegenüber dynamischer Belastung eingesetzt. Die Gummiphase muss die Energiedissipation verbessern, ohne die Haftung oder Hitzebeständigkeit zu beeinträchtigen.

Bei Verbundmatrizen muss die Formulierung ein Gleichgewicht zwischen Zähigkeit, Faserbindung, Verarbeitungsviskosität und endgültiger mechanischer Festigkeit herstellen. Zu viel Gummi kann die Faserbenetzung beeinträchtigen oder die Steifigkeit der Matrix verringern.

Bei Beschichtungen sind Flexibilität und Rissfestigkeit möglicherweise wichtiger als maximale Bruchzähigkeit. Auch Viskosität, Oberflächenbeschaffenheit und Aushärteverhalten spielen eine Rolle.

Für Elektronik und Verkapselung stellt die Formulierung eine zusätzliche Anforderung: Die Modifikation darf keine inakzeptablen Änderungen der thermischen Stabilität, der elektrischen Isolierung oder des Verarbeitungsverhaltens bewirken. Darüber hinaus wurde bereits HTPB beim elektronischen Vergießen und Verkapseln erörtert und veranschaulicht, wie reaktive flüssige Polymere gemäß den Anforderungen des Endmaterials und nicht als isolierte Additive bewertet werden können.

So diagnostizieren Sie ein instabiles phasengetrenntes System

Wenn ein gehärtetes Epoxidharz inkonsistente Ergebnisse liefert, sollte der erste Schritt darin bestehen, die Formulierungschemie von Verarbeitungsproblemen zu unterscheiden.

Zu den Anzeichen, die einer Untersuchung bedürfen, gehören:

· Große Unterschiede in der Zähigkeit zwischen den Chargen

· Unerwarteter Viskositätsanstieg während der Lagerung

· Sichtbare Partikel oder trübe Bereiche vor dem Aushärten

· Signifikanter Verlust der Zugfestigkeit nach Erhöhung des Gummianteils

· Starke Abhängigkeit der Leistung von der Aushärtetemperatur

· Schlechte Haftfestigkeit trotz verbesserter Schlagfestigkeit

Mikroskopie kann besonders nützlich sein, da mechanische Massentests nur das Endergebnis zeigen. Eine mikroskopische Analyse kann Aufschluss darüber geben, ob die Kautschukphase fein verteilt, breit verteilt oder als große Agglomerate vorliegt.

Für ein Formulierungsprogramm liefert der Vergleich der Morphologie mit der Bruchzähigkeit häufig nützlichere Informationen als die gleichzeitige Änderung mehrerer Formulierungsvariablen.

Auswahl zwischen CTBN, ATBN und anderen Flüssigkautschuken

Es gibt keinen universell besten Flüssigkautschuk für jedes Polymersystem.

CTBN steht in engem Zusammenhang mit der Härtung von Epoxidharz, da seine Carboxylfunktionalität an der Chemie der Epoxidformulierung beteiligt sein kann. ATBN kann dort attraktiv sein, wo Aminofunktionalität und ein unterschiedliches Reaktionsverhalten wünschenswert sind. Im Gegensatz dazu ist HTPB hydroxylterminiert und besonders relevant für Polyurethansysteme, bei denen die Hydroxylfunktionalität mit geeigneten Isocyanaten kombiniert wird.

Der Unterschied wird deutlich, wenn man ihre Funktionsgruppen vergleicht:

Beispielsweise sollte ein Formulierer, der einen Epoxidklebstoff entwickelt, im Allgemeinen mit CTBN für die Epoxid- oder ATBN-Auswahl beginnen und sich nicht für HTPB entscheiden, nur weil es sich bei allen dreien um Flüssigkautschuke handelt.

Darüber hinaus stehen auch HTPB , ATBN , HTBN und CTPB zur Verfügung , sodass je nach Chemie des Wirtspolymers unterschiedliche reaktive Flüssigkautschukstrukturen berücksichtigt werden können.

Ein praktischer Ansatz zur Kontrolle der Phasenmorphologie

Ein zuverlässigerer Entwicklungsprozess besteht darin, jeweils eine Hauptvariable zu ändern.

Bei einem auf CTBN basierenden Epoxidsystem kann sich das erste Screening auf Folgendes konzentrieren:

1. CTBN-Beladung und Viskositätsklasse.

2. Kompatibilität von Epoxidharz und Gummi vor dem Aushärten.

3. Aushärtetemperatur und Aushärtezeit.

4. Endgültige Größe und Verteilung der Gummidomäne.

5. Bruchzähigkeit im Vergleich zu Zug- und thermischen Eigenschaften.

Ziel ist es, den Punkt zu identifizieren, an dem die Gummiphase ausreichend entwickelt ist, um Bruchenergie abzuleiten, ohne zu einer dominanten weichen Phase zu werden.

Dieser Ansatz ist aufschlussreicher als einfach die Kautschukkonzentration zu erhöhen, wenn die Zähigkeit unter dem Zielwert liegt.

Warum die Lieferantenauswahl für phasengetrennte Epoxidsysteme wichtig ist

Zwei als CTBN bezeichnete Materialien verhalten sich in einer Formulierung möglicherweise nicht identisch. Unterschiede in der Molekulargewichtsverteilung, dem Acrylnitrilgehalt, der Carboxylfunktionalität, der Viskosität und der Herstellungskontrolle können sich sowohl auf die Verarbeitung als auch auf die endgültige Morphologie auswirken.

Für industrielle Einkäufer sollte die Lieferantenbewertung daher über den Preis und die nominelle Produktbezeichnung hinausgehen. Zu den wichtigen Informationen gehören:

· Technische Spezifikationen und Chargenkonsistenz

· Funktionsgruppenwerte

· Viskositätsbereich

· Lagerstabilität

· Empfohlene Verarbeitungsbedingungen

· Anwendungserfahrung

· Verfügbarkeit von technischem Support und Anpassungsmöglichkeiten

Für größere Formulierungsprogramme ist der Zugang zu konsistenten Rohstoffen besonders wichtig, da Änderungen der Kautschukeigenschaften als Änderungen in der Epoxidformulierung selbst auftreten können.

Von der Phasentrennung zur besseren Epoxidhärtung

Die Phasentrennung von Gummi lässt sich am besten als ein kontrolliertes Morphologieproblem verstehen.

Die stärksten Formulierungen maximieren nicht einfach nur den Kautschukgehalt. Sie erzeugen eine stabile Epoxidmatrix, die gut verteilte Gummidomänen mit einer effektiven Grenzfläche enthält und es der Gummiphase ermöglicht, an der Spannungsableitung teilzunehmen, ohne die Eigenschaften zu beeinträchtigen, die Epoxidharz nützlich machen.

Aus diesem Grund sollte die CTBN-Auswahl mit der Epoxidchemie, den Aushärtungsbedingungen, der Verarbeitungsviskosität und den mechanischen Anforderungen des Endprodukts verknüpft werden.

Für Formulierer, die verschiedene Ansätze vergleichen, besteht der nächste Schritt oft in einem direkten Vergleich von CTBN-Verstärkungsmitteln für Epoxidharzsysteme , gefolgt von formulierungsspezifischen Tests, anstatt sich auf eine generische Rangfolge von Flüssigkautschuken zu verlassen.
