Standard-HTPB-Gummi zersetzt sich bei starker Hitze leicht und weist keine starke Haftung auf. Chemiker lösen diese Probleme, indem sie verschiedene Derivatformen von HTPB (Hydroxyl-terminiertes Polybutadien) erforschen . Durch die Hydrierung des Rückgrats werden Doppelbindungen entfernt, um die thermische Beständigkeit und Klarheit zu erhöhen. Unterdessen werden durch Epoxidierung reaktive Oxiranringe hinzugefügt, wodurch die Oberflächenhaftung und die Coreaktivität verbessert werden. Die Industrie verlässt sich in anspruchsvollen Umgebungen auf verschiedene Derivatformen von HTPB (Hydroxyl-terminiertes Polybutadien).
· Hydriertes HTPB erzeugt stabile Einfachbindungen. Diese Modifikation blockiert Schäden durch Sonnenlicht und hält die Elektronik im Freien frei.
· Epoxidiertes HTPB fügt reaktive Sauerstoffringe hinzu. Diese Ringe verbessern die Klebefestigkeit auf Glas-, Aluminium- und Stahloberflächen.
· Formulierer fügen spröden Harzen epoxidiertes HTPB hinzu. Die flexiblen Gummipartikel absorbieren Stöße und verhindern Materialrisse.
· Shanghai Further New Material Technology Co., Ltd. liefert ein komplettes Sortiment an HTPB-Produkten . Wir können HTPB entsprechend den Anwendungsszenarien und Spezifikationsanforderungen unserer Kunden anpassen, einschließlich monofunktionellem , hydriertem und epoxidiertem HTPB.
Chemieingenieure modifizieren häufig flüssige Polybutadien-Grundgerüste, um spezielle Hochleistungsmaterialien herzustellen. Sie synthetisieren verschiedene Derivatformen von HTPB (Hydroxyl-terminiertes Polybutadien), um die übliche Hitzeempfindlichkeit und chemische Schwäche zu überwinden. Diese gezielten chemischen Modifikationen verändern die grundlegende Polymerstruktur für anspruchsvolle Industrieumgebungen.

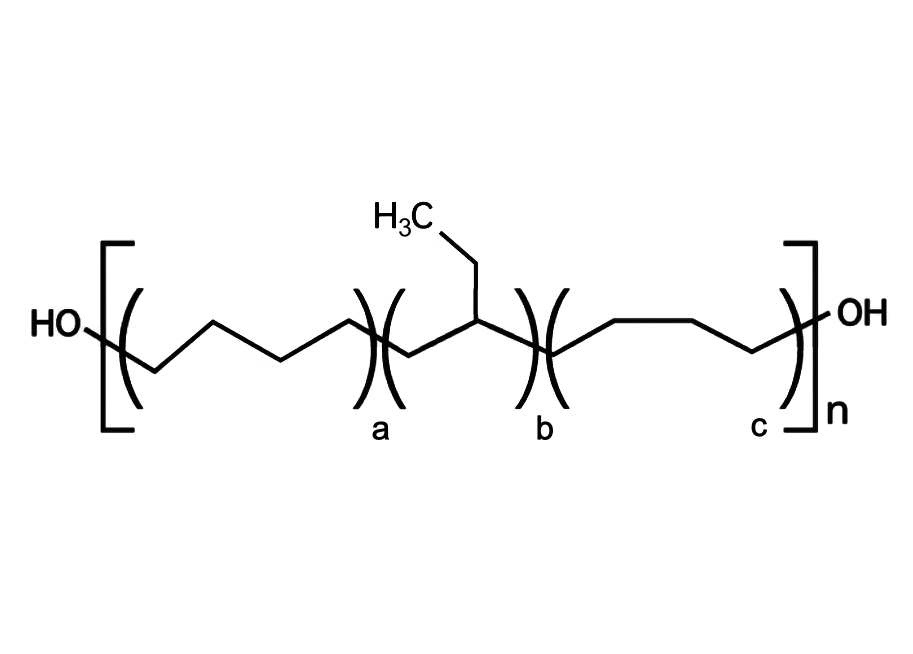

Bei der Hydrierung wird Wasserstoffgas direkt über ungesättigte Kohlenstoff-Kohlenstoff-Doppelbindungen in der Polymerkette hinzugefügt . Edelmetallkatalysatoren beschleunigen diese chemische Reaktion unter kontrollierten Temperatur- und Druckeinstellungen. Der chemische Prozess wandelt anfällige Doppelbindungen vollständig in stabile Einfachbindungen um.
Die Eliminierung dieser Doppelbindungen verhindert eine starke thermische Oxidation und eine Verschlechterung durch Sonnenlicht im Laufe der Zeit. Das vollständig gesättigte Grundgerüst sorgt für eine hervorragende chemische Stabilität bei rauer Umgebungseinwirkung. Darüber hinaus behält der Flüssigkautschuk auch bei extrem niedrigen Betriebstemperaturen eine hohe Flexibilität.

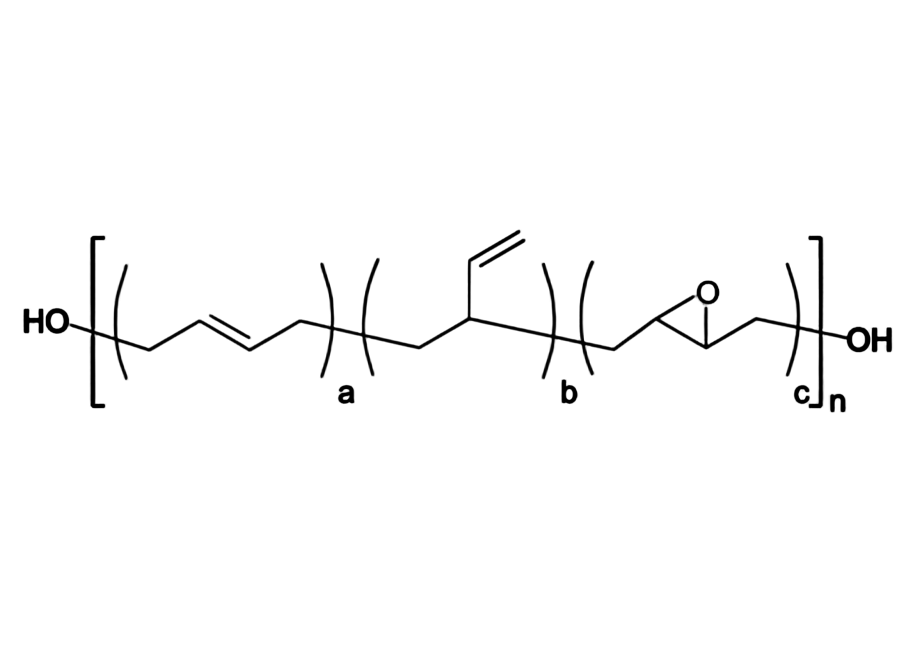

Durch Epoxidierung werden aktive Sauerstoffatome in das Polybutadien-Rückgrat eingeführt, um reaktive Oxiranringe zu bilden. Chemische Verarbeiter mischen organische Persäuren mit dem Flüssigkautschuk, um diese präzise Umwandlung auszulösen. Die Reaktion zielt auf bestimmte Doppelbindungen ab und bewahrt gleichzeitig wichtige terminale Hydroxylgruppen.
Diese hinzugefügten Oxiranringe erhöhen die Oberflächenenergie und die strukturelle Reaktivität erheblich. Die neuen chemischen Gruppen ermöglichen sekundäre Härtungsreaktionen mit herkömmlichen Epoxidharzen. Daher entscheiden sich Harzformulierer für verschiedene Derivatformen von HTPB (Hydroxyl-terminiertes Polybutadien), um die Haftung auf schwierigen Substraten wie Glas, Stahl und Aluminium zu verbessern.
Hydriertes hydroxylterminiertes Polybutadien (H-HTPB) bietet einzigartige chemische Eigenschaften, die Standard-Polybutadien nicht bieten kann. Durch die Eliminierung von Rückgratdoppelbindungen wird das physikalische Verhalten des Polymers vollständig verändert. Dadurch zeichnet sich das Material auch in extremen Betriebsumgebungen aus.
Ungesättigte Polymere zersetzen sich schnell, wenn Sonnenlicht und Sauerstoff empfindliche Doppelbindungen angreifen. Durch Hydrierung werden diese Doppelbindungen in stabile Einfachbindungen umgewandelt. Dieses gesättigte Kohlenwasserstoff-Rückgrat schützt das Polymer vor Photooxidation und thermischem Abbau.
Stabile Einzelbindungen verhindern die Spaltung und Vernetzung des Rückgrats bei längerer Einwirkung von ultraviolettem Licht.
Auch Wassermoleküle können die hydrophobe Polymerkette nicht aufbrechen. Industrielle Beschichtungen und Versiegelungen mit H-HTPB bewahren die strukturelle Integrität unter Bedingungen hoher Luftfeuchtigkeit. Das Material widersteht Feuchtigkeitsaufnahme, sauren Umgebungen und alkalischer Belastung über eine längere Betriebslebensdauer.
Herkömmliche Flüssigkautschuke werden bei Hitze und Sonnenlicht dunkler und gelb. Das vollständig gesättigte Rückgrat von H-HTPB eliminiert lichtabsorbierende Chromophore. Diese klare Struktur ermöglicht die vollständige Übertragung des sichtbaren Lichts ohne Farbverzerrung.
Der Gummi behält auch in kryogenen Umgebungen eine hohe physikalische Flexibilität bei. Das Polymer weist eine sehr niedrige Glasübergangstemperatur auf, die oft unter -60 Grad Celsius liegt. Das nichtkristalline Grundgerüst verhindert eine Versteifung und Versprödung in Tiefkühlumgebungen.
Displayhersteller verlassen sich in hohem Maße auf H-HTPB, um flüssige, optisch klare Klebstoffe (LOCA) herzustellen. Formulierer integrieren hydrierte Polybutadienharze als effiziente Weichmacher direkt in Klebstoffmischungen. Diese Harze reduzieren die innere Spannung während der Aushärtung und behalten gleichzeitig eine hohe Transparenz bei.
Bühne | Chemische Rolle/Reaktion | Zweck in der Display-Elektronik |
Zwischenvorläufer | Mit aliphatischen/aromatischen Diisocyanaten umgesetzt und mit hydroxylfunktionalisierten (Meth)acrylaten (z. B. HEMA) verkappt | Bereitet Urethan(meth)acrylat-Derivate für die Formulierung vor |
Essentieller Oligomerbestandteil | Bildet multifunktionale Urethan(meth)acrylat-Oligomere | Fungiert als zentrale UV-härtbare Komponente in indexangepasstem LOCA |
Leistungssteigerung | Bietet einen Brechungsindex von ~1,5 und eine hohe Oxidationsbeständigkeit | Gewährleistet optische Klarheit und strukturelle Verbindung zwischen Anzeigetafeln und Glas |
Chemiker modifizieren die terminalen Hydroxylgruppen an H-HTPB, um lichthärtbare Oligomere zu bilden. Diese funktionalisierten Polymere entsprechen dem Brechungsindex von Glasabdeckungen und Touchpanels. Optoelektronische Geräte profitieren von hoher Schlagfestigkeit, vergilbungsfreier optischer Klarheit und dauerhaftem Feuchtigkeitsschutz.
Epoxidiertes hydroxylterminiertes Polybutadien (EHTPB) bietet bemerkenswerte funktionelle Vorteile für fortschrittliche Polymerformulierungen . Durch chemische Modifizierung werden reaktive Oxiranringe entlang des Flüssigkautschukrückgrats hinzugefügt. Diese Umwandlung verändert die physikalischen Eigenschaften, die chemische Reaktivität und die mechanische Leistung dramatisch.
Chemiker kontrollieren den Oxiran-Sauerstoffgehalt während der Synthese, um die Materialeigenschaften präzise abzustimmen. Höhere Epoxidgehalte erhöhen die molekulare Anziehungskraft über die flüssigen Polymerketten hinweg. Folglich ändern sich das Verarbeitungsverhalten und die mechanischen Eigenschaften im ausgehärteten Zustand je nach Umwandlungsrate.
Eigentum / System | Auswirkungen der zunehmenden Epoxidierungsumwandlung |
Viskosität & Verarbeitung | Mit zunehmender Umwandlung steigt die Viskosität deutlich an, wodurch Luft eingeschlossen wird und die Blasenfreisetzung behindert wird (besonders deutlich über 10 % Umwandlung). |
Ordentliche PU-Mechanik | - Zugfestigkeit : Erhöht sich aufgrund der höheren Vernetzungsdichte dramatisch (um ~240 % bei 10 % Umwandlung). - Dehnung : Fällt bei einer Umwandlung von 5 % auf etwa 50 % ab und behält bei einer Umwandlung von 10 % etwa 70 % dieses Wertes bei, da sich flexible 1,4-cis-Bindungen in starre Epoxidringe umwandeln. |
Gefüllte PU (PU-F) Mechanik | - Zugfestigkeit : Bleibt bis zu einer Umwandlung von 20 % stabil und steigt dann bei einer Umwandlung von 30 % um fast 200 % an. - Dehnung : Behält eine relativ hohe Dehnung (~80 %) bis zu 10 % bei, nimmt jedoch aufgrund von Übervernetzung und Netzwerkversprödung bei einer Umwandlung von 20–30 % stark auf etwa 20 % ab. |
Ein höherer Oxirangehalt führt zu sekundären Reaktionsstellen für Amin- oder Säureanhydrid-Härter. Diese Oxirangruppen reagieren neben terminalen Hydroxyl-Funktionsgruppen . Formulierer erzeugen dichte dreidimensionale Netzwerke mit außergewöhnlicher struktureller Stabilität.
Unmodifizierte unpolare Polybutadien-Grundgerüste haben Schwierigkeiten, sich mit polaren Oberflächen zu verbinden. Die Epoxidierung löst diesen Kernmechanismus des Klebstoffversagens durch chemische Strukturveränderung.
· Verbesserungsmechanismus : Epoxidierung wandelt ungesättigte Doppelbindungen in polare Oxiranringe auf dem Polymergerüst um. Diese selektive Modifikation erhöht die Gesamtpolarität des Polymers und ermöglicht so stärkere polare Wechselwirkungen mit hochpolaren Oberflächen.
· Verbesserungen der Grenzflächenhaftung : Die hinzugefügte polare Funktionalität erhöht die Matrixkompatibilität mit polaren Additiven und verbessert die Grenzflächenhaftung.
· Quantitative Steigerung der Scherfestigkeit : In Überlappungsschertests auf polaren Substraten wie Epoxidharz erreichte eine 30 % epoxidierte HTPB-Polyurethan-Formulierung fast die dreifache Scherfestigkeit im Vergleich zu unmodifiziertem HTPB-PU .
Die polaren Oxirangruppen bilden Wasserstoffbrückenbindungen mit Oberflächenhydroxylgruppen auf Metalloxiden und Glas. Polymerketten widerstehen physikalischen Schälkräften bei hoher Belastung. Chemieingenieure nutzen diese starke Grenzflächenbindung, um beim Auftragen von Klebstoffen die Grundierung der Oberfläche zu vermeiden.
Standard-Epoxidharze bieten eine hohe Steifigkeit, weisen jedoch eine starke Sprödigkeit auf. Durch den Einbau von EHTPB in starre Epoxidmatrizen entsteht eine durch Mikrophasen getrennte gummiartige Domäne. Diese Mikrodomänen absorbieren bei plötzlichen mechanischen Stößen kinetische Energie. Die flexiblen Gummipartikel verhindern effektiv die Rissausbreitung in der gehärteten Matrix.
Epoxidierter Polybutadien-Flüssigkautschuk macht starre duroplastische Harze härter, ohne die Hitzebeständigkeit oder die elektrische Isolationsleistung zu beeinträchtigen.
Elektrische Kapselungssysteme erfordern eine geringe innere Spannung während des Temperaturwechsels. Elektronikhersteller nutzen EHTPB-modifizierte Vergussmassen zur Abschirmung empfindlicher Mikrochips. Die gummiartige Phase reduziert die Schrumpfungskräfte während der Aushärtung und verhindert so Risse im Inneren der Komponenten bei extremen Betriebstemperaturen.
Chemieingenieure bewerten spezifische Betriebsbedingungen, bevor sie sich für eine Modifikation des Flüssigkautschuk-Grundgerüsts entscheiden. Standard- Polybutadien bietet Flexibilität , spezielle Anwendungen erfordern jedoch eine verbesserte chemische Leistung.
Die folgende Tabelle zeigt die Leistungsunterschiede zwischen drei Kerntypen von Polybutadien-Flüssigkautschuk.
Leistungseigenschaft | Standard-HTPB | Hydriertes HTPB (H-HTPB) | Epoxidiertes HTPB (EHTPB) |
UV- und thermische Stabilität | Arm | Hervorragend | Mäßig |
Polare Substrathaftung | Niedrig | Niedrig | Außergewöhnlich |
Optische Klarheit | Vergilbt mit der Zeit | Dauerhaft klar | Standard |
Koreaktivität der Epoxidmatrix | Keiner | Keiner | Hoch |
Glasübergangstemperatur | Sehr niedrig ( -70°C ) | Niedrig ( -60°C ) | Mäßig ( -40°C bis -15°C ) |
Die Auswahl des richtigen Polybutadien-Polymers hängt direkt von den endgültigen Anwendungsanforderungen ab. Produktentwickler untersuchen Umwelteinflüsse und mechanische Verbindungsanforderungen, um ihre Entscheidung zu treffen. Formulierer analysieren verschiedene Derivatformen von HTPB (Hydroxyl-terminiertes Polybutadien), um spezifische Leistungsmängel in Standard-Duroplastsystemen zu beheben.
· Wählen Sie hydriertes HTPB (H-HTPB), wenn Sie Outdoor-Elektronik, flüssige, optisch klare Klebstoffe oder kryogene Dichtstoffe entwerfen. Das gesättigte Rückgrat widersteht Vergilbung, Sonneneinstrahlung und Feuchtigkeitsabbau über lange Zeiträume.
· Wählen Sie epoxidiertes HTPB (EHTPB), wenn Sie Strukturklebstoffe, elektronische Vergussmassen oder gehärtete Epoxidharz-Verbundwerkstoffe herstellen. Die reaktiven Oxiranringe erhöhen die Polarität des Polymers und bilden starke chemische Bindungen mit Metall und Glas.
Die Anpassung der Grundchemie an die betrieblichen Anforderungen gewährleistet maximale Produktlebensdauer und mechanische Zuverlässigkeit.
Modifizierte Polybutadien-Derivate verwandeln einfachen Flüssigkautschuk in starke technische Materialien. Hydriertes H-HTPB sorgt für klare Sicht, UV-Beständigkeit und flexible Leistung in kalten Außenumgebungen. Unterdessen sorgt epoxidiertes EHTPB für entscheidende Zähigkeit, polare Haftung und Tiefenvernetzungsfestigkeit für Metall- und Glasverbindungen.
Chemische Formulierer verlassen sich auf verschiedene Derivatformen von HTPB (Hydroxyl-terminiertes Polybutadien), um schwierige Materialprobleme in der modernen Elektronik zu lösen.
Hydriertes HTPB entfernt Doppelbindungen, um die UV-Stabilität und optische Klarheit zu maximieren. Epoxidiertes HTPB fügt Oxiranringe hinzu, um die Oberflächenhaftung und Reaktivität mit Epoxidharzen zu verbessern.
Durch die Hydrierung werden reaktive Kohlenstoff-Kohlenstoff-Doppelbindungen in gesättigte Einfachbindungen umgewandelt. Diese chemische Modifikation blockiert die Photooxidation, verhindert den thermischen Abbau und stoppt die langfristige Vergilbung bei intensiver Sonneneinstrahlung.
Epoxidiertes HTPB führt flexible Gummidomänen in spröde Epoxidmatrizen ein. Diese Gummipartikel absorbieren Aufprallenergie, stoppen die Rissausbreitung und verbessern die Substrathaftung erheblich.
English
English
Spanish
Russian
Arabic
French
German
Portuguese
Turkish
Dutch
Polish
Korean
Vietnamese
Indonesian
08. Jul, 2026
